该设备主要用于监测零线和地线之间的电势差。零地电压对通信设备的影响，主要表现在：引起硬件故障，烧毁计算机接口设备;引发控制信号的误动作;影响数据传输质量。零地电压过高时会引起硬件损坏，一般情况下，零地电压值不能超过2V。零地电压若超过2V，将引起计算机串口硬件直接损坏，还可能引发控制信号的误动作，造成计算机和数据设备的误启动和误关机。在正常情况下地线的电压是零，所以零地电压其实就是零线上的电压。设备支持 DI 联动报警输出，方便用户进行全电监测和管理。可灵活安装于配电柜内，实现对三相回路的全电参量的计量、统计和分析。
序号 | 名称 | 主要技术参数 |
1 | 安装方式 | 标准35mm导轨装 |
2 | 零地电压 | 监测范围：0-400V;精度：0.5级 |
3 | 防护等级 | IP20 |
4 | 通讯协议 | Modbus协议 |
5 | 其它 | 产品合格证、产品使用说明书 |
开箱检查
打开包装箱后，您将看到与产品配套的装箱清单，请您仔细核对与设备配套的物料和附件以确保无误。
& 注意
1. 安装过程中应避免将设备的电缆、传感器接口、断路器与尖锐硬物发生碰撞。
2．安装结束后，请再次检查，确保传感器和交流电源接入到正确的端口。
3. 查看外包装是否有明显的破损、挤压、变形、水渍等异常情况。
4. 确认外包装上的产品名称、型号、数量等信息与您订购的产品一致。

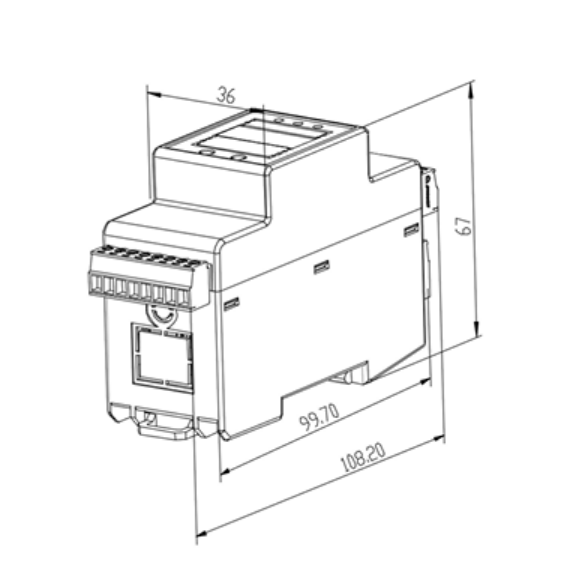

尺寸图

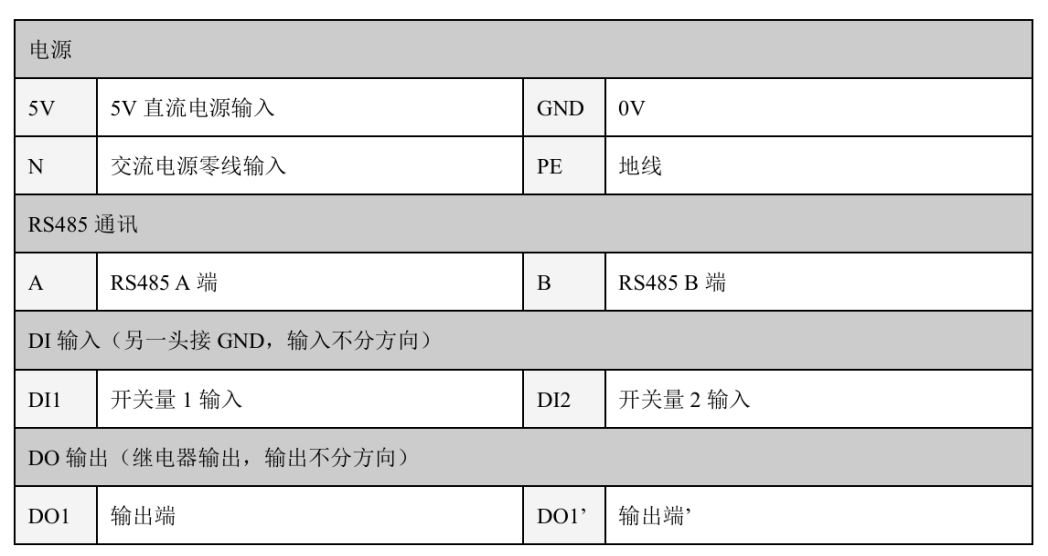

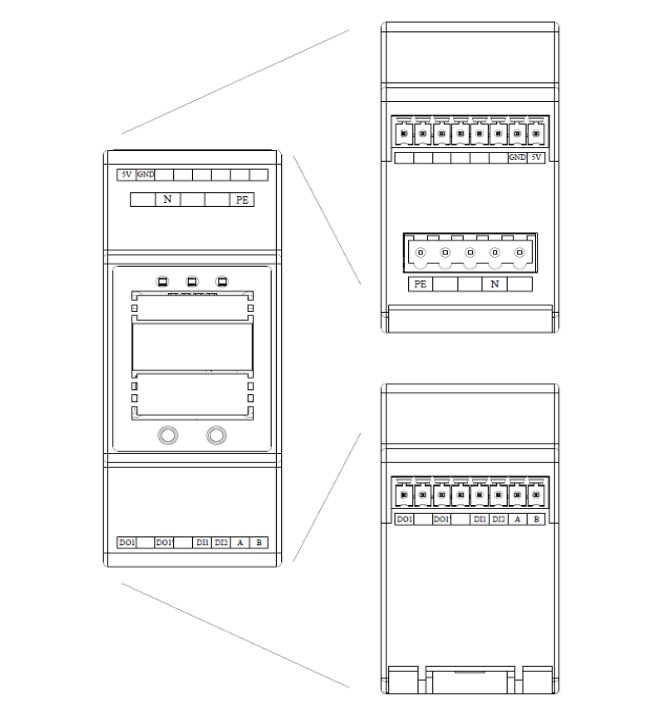

接线端口说明

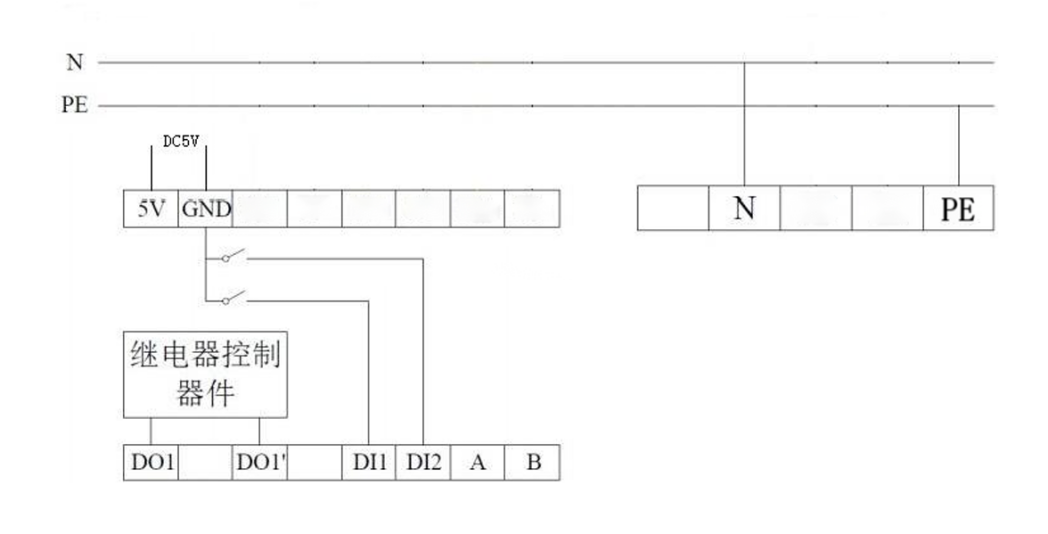

接线图

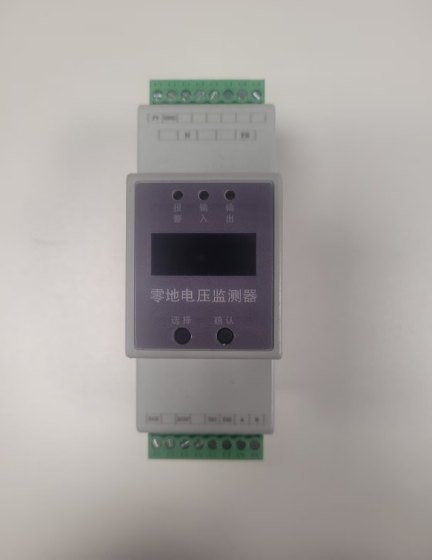

零地监测器面板，有三个指示灯，两个按键和一个显示屏：
1．OLED 显示屏 可查询显示零地电压参数，当发生报警时可查看报警信息。
2．按键 分别是 选择键 和 确认键 ，配合显示屏使用。
3．指示灯
（1） 报警指示灯：零地电压超过额定报警值时亮红；
（2） 输入报警指示灯：显示关联DI输入状态（DI1），正常亮绿，报警亮 红；
（3） 输出报警指示灯：显示输出状态，正常亮绿，报警亮红。

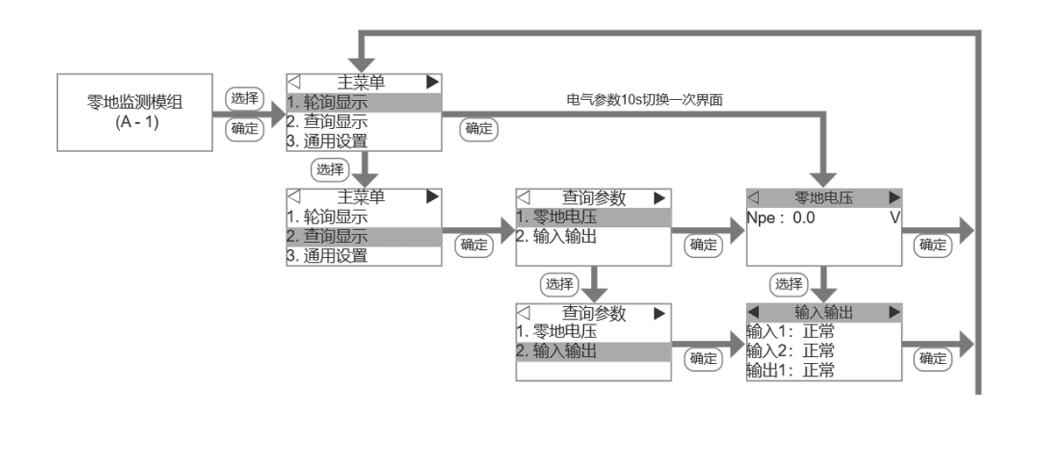

4．轮询/查询显示
轮询显示，每10s自动切换一次电气参数界面。 查询显示，模组保持进入的电气参数界面。
在符合国家颁布的相关的法律法规的同时，公司将尽可能的为用户提供更优质的服务。
自购买本公司产品之日起两年内保修。在保修期间内若产品自身故障，本公司负责免费的更换、维修或返回本公司维修服务，对于不满足免费保修的范围内，公司只将收取一定的维修成本费用。
下列情况不属于保修范围：
1. 由于最终用户使用不当引起的损坏。
2. 未在产品规定的工作环境范围使用导致的故障。
3. 不可抗拒的自然灾害或人为因素，如水灾、冰雹、地震、人为暴动等。
4. 超过保修期。
保修事项：
1. 如需将产品返回本公司维修，请使用保护性的硬包装，若因运输过程中导致的损坏将不在保修范围内。
2. 请对返修产品的故障问题以及引发故障的操作流程尽可能的做出描述，以便于能尽快的为解决问题。
3. 如需更换的产品只提供同规格型号的产品。
4. 请写明您的姓名、地址和联系方式，我们将及时与您保持沟通。
