产品简介

产品概述

雷电流记录仪是一种用于实时监测和记录雷击电流的电子设备，广泛应用于电力系统、能源系统、铁路、气象、文物建筑、避雷塔等领域。它能够准确记录雷击电流的峰值、时间、次数和极性等数据，为雷电防护设计改进和雷击事故分析提供科学依据。

该设备采用低电感量罗氏线圈作为雷电流检测传感器，具有测量范围宽（从数安培到数百千安）、响应频带宽（0.1Hz-1MHz）、精度高、稳定性强等特点。其工作原理是通过罗氏线圈感应雷电流信号，经过滤波、采样和模数转换后，由智能中央处理单元计算并存储雷电流数据，支持无线传输至监控平台。

雷电流记录仪采用密封防水设计，适合户外高盐雾、高污染等恶劣环境使用，内置高能电池可持续工作3年以上，无需外部接线，安装简便。其休眠唤醒机制在无雷击时处于低功耗状态，雷击发生时自动唤醒并记录数据，确保高效节能。

通过实时监测和历史数据分析，雷电流记录仪为改进设备防雷方法、提高设备可靠性运行提供了重要支持，是雷电防护领域不可或缺的工具。

工作原理

雷电流记录仪采用高频柔性罗氏线圈作为雷电流检测的核心互感器，相较于传统带铁芯互感器，其无铁磁性材料设计避免了磁滞效应和磁饱和现象，具有宽频带响应（0.1-10MHz）、高线性度和强大的过电流承受能力，同时兼具测量与继电保护功能。罗氏线圈通过感应雷电流产生的电磁场，将其转化为电信号，且与被测电流无直接电路连接，测量通道内不同位置误差小于1%，确保高精度和安全性。仪器平时处于低功耗待机模式，当雷电流通过罗氏线圈时，瞬间触发的唤醒机制激活智能中央处理单元。同时，感应信号经滤波处理模块优化后，由采样保持电路捕捉并稳定，随后通过高速A/D转换模块进行数字化处理。智能中央处理单元根据转换数据计算雷电流的峰值、发生时间及极性，每次雷击事件均被精确记录并存储至EEPROM中，确保数据永久保存。记录完成后，数据通过无线传输至专用雷电防护监测预警平台，实现云端存储与管理，便于用户远程查询。设备依靠电池供电，可持续运行3年，电池更换简便，恢复待机状态后继续高效监测。

技术参数

安装说明

开箱检查

打开包装箱后，您将看到与产品配套的装箱清单，请您仔细核对与设备配套的物料和附件以确保无误。

& 注意

1. 安装过程中应避免将设备的电缆、传感器接口、断路器与尖锐硬物发生碰撞。

2．安装结束后，请再次检查，确保传感器和交流电源接入到正确的端口。

3. 查看外包装是否有明显的破损、挤压、变形、水渍等异常情况。

4. 确认外包装上的产品名称、型号、数量等信息与您订购的产品一致。

雷电流监测终端安装示例图

圆钢 Φ8~Φ25mm   扁铁 40×4mm

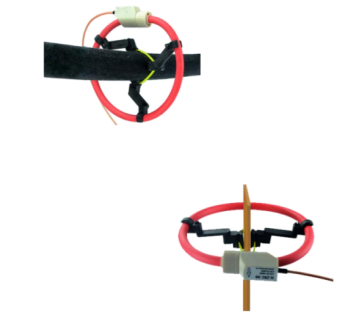

罗氏线圈圆钢安装示例               罗氏线圈扁铁安装示例

1) 雷电流记录仪应安装在维护方便、人为无法轻易破坏、太阳直射少且移动无线信号良好位置。宜安装在距离地面一定高度的垂直平或者塔杆上，严禁落地式安装。

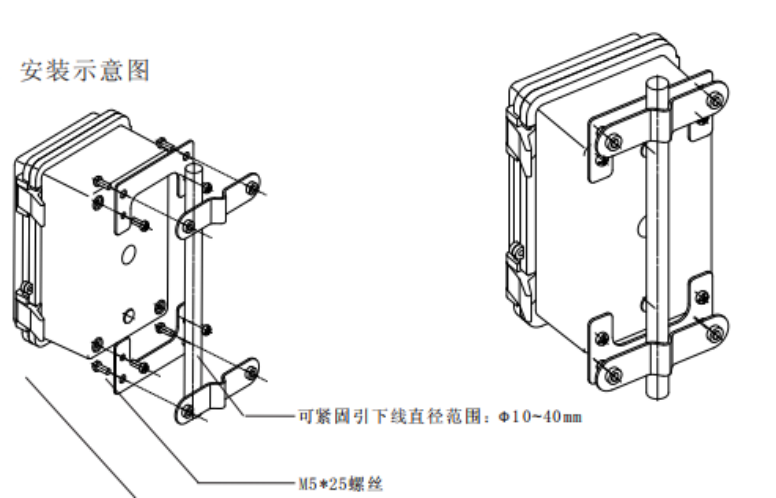

2) 记录仪设备可直接固定在墙上或使用两只U型卡箍固定在接闪装置或避雷带引下线的圆钢（或扁铁）上。

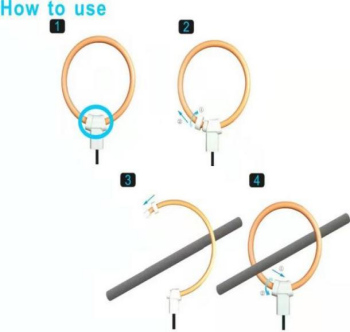

3) 记录仪的电流互感采集的罗氏线圈可用扎带固定在接地引下线上，需注意罗氏线圈雷电流对地泄放方向。

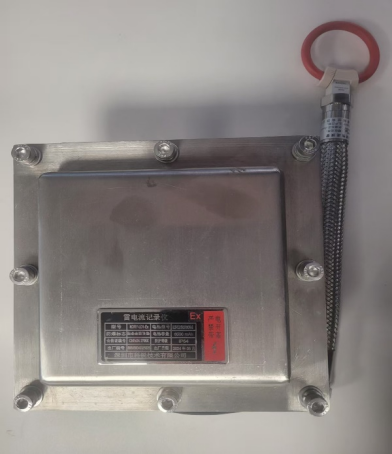

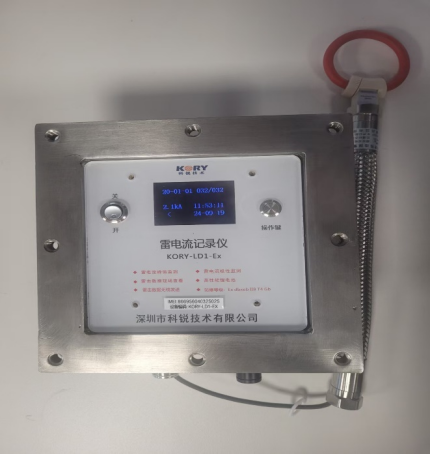

产品外观

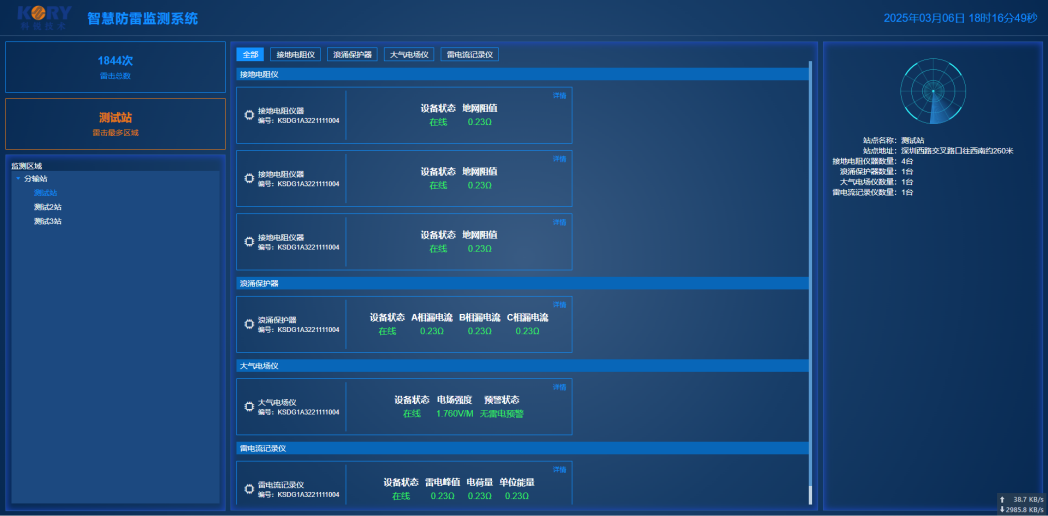

软件平台

维护与保养

设备维护人员应定期检查设备在线情况和查看记录仪上传数据（尤其是雷雨天气过后），定期检查设备外观和安装是否牢靠。有问题及时咨询本公司。

售后服务

保障条款

在符合国家颁布的相关的法律法规的同时，公司将尽可能的为用户提供更优质的服务。

自购买本公司产品之日起两年内保修。在保修期间内若产品自身故障，本公司负责免费的更换、维修或返回本公司维修服务，对于不满足免费保修的范围内，公司只将收取一定的维修成本费用。

保修限制条款

下列情况不属于保修范围：

1. 由于最终用户使用不当引起的损坏。

2. 未在产品规定的工作环境范围使用导致的故障。

3. 不可抗拒的自然灾害或人为因素，如水灾、冰雹、地震、人为暴动等。

4. 超过保修期。

保修事项：

1. 如需将产品返回本公司维修，请使用保护性的硬包装，若因运输过程中导致的损坏将不在保修范围内。

2. 请对返修产品的故障问题以及引发故障的操作流程尽可能的做出描述，以便于能尽快的为解决问题。

3. 如需更换的产品只提供同规格型号的产品。

4. 请写明您的姓名、地址和联系方式，我们将及时与您保持沟通。
